在電子設備、工業設備及汽車電子領域，直流散熱風扇是保障系統穩定運行的核心組件。然而，面對市場上琳瑯滿目的風扇型號，如何通過風量（CFM）、風壓（mmH?O）及PQ曲線三大核心參數精準選型，成為工程師與采購人員的必修課。本文將從技術原理到實際應用，為您揭開散熱風扇性能的底層邏輯。

一、風量：散熱效能的“流量密碼”

風量（CFM）是衡量風扇單位時間內排出空氣體積的指標，直接決定散熱效率。例如，一臺120mm風扇在12V電壓下若風量達80CFM，意味著每分鐘可推動約2.27立方米空氣，快速帶走CPU、GPU等高發熱元件的熱量。

關鍵影響因素：

扇葉設計：渦輪式扇葉通過增加葉片傾角提升風量，但可能犧牲靜壓；螺旋式扇葉則更適合高風壓場景。

電機性能：直流無刷電機（BLDC）通過優化磁極切換效率，可在相同轉速下提升風量輸出。

轉速（RPM）：轉速與風量呈正相關，但需平衡噪音與壽命。風扇在4000RPM時風量為50CFM，提升至8000RPM后風量可達100CFM，但噪音增加15dB。

二、風壓：突破阻力的“隱形推手”

風壓（mmH?O）反映風扇克服系統阻力的能力，尤其在密閉或高阻力環境中至關重要。例如，服務器機箱內散熱鰭片密集，需風壓≥3mmH?O的風扇才能將冷空氣推送至核心區域。

典型應用場景：

高風壓需求：工業變頻器、激光設備等內部結構復雜，需選擇離心式或鼓風機風扇。

低風壓需求：開放式機箱或低功耗設備（如路由器），軸流風扇即可滿足需求。

技術對比：滾珠軸承風扇因摩擦系數低，可在高轉速下維持穩定風壓，壽命可達5萬小時；而含油軸承風扇雖成本低，但長期運行后風壓衰減明顯。

三、PQ曲線：選型決策的“性能地圖”

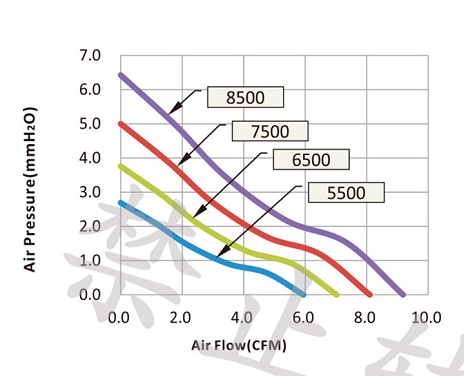

PQ曲線（性能曲線）通過橫軸（風量）與縱軸（靜壓）的坐標關系，直觀展示風扇在不同工況下的表現。例如，某型號風扇的PQ曲線顯示：

選型策略：

系統阻抗匹配：通過風洞測試或雙箱法獲取設備阻抗曲線，確保風扇PQ曲線與之交點位于中段偏右區域。

能效優化：選擇PQ曲線斜率較小的風扇，可在相同功耗下輸出更高風量。

冗余設計：關鍵設備建議選擇PQ曲線覆蓋范圍廣的風扇，以應對環境變化。

四、行業應用案例

數據中心服務器：采用雙滾珠軸承的120mm風扇，風量≥100CFM、風壓≥4mmH?O，配合PWM調速實現智能溫控。

新能源汽車電池組：定制化離心式風扇，風壓≥5mmH?O，配合IP67防護等級，適應高溫高濕環境。

醫療CT機：磁懸浮軸承風扇，噪音≤25dB，風量60CFM，滿足無塵室靜音需求。

五、選型誤區與解決方案

誤區：盲目追求高風量，忽視系統阻抗匹配。

解決：通過PQ曲線與阻抗曲線交叉分析，選擇[敏感詞]工況點。

誤區：忽略風扇壽命對系統維護成本的影響。

解決：優先選擇滾珠軸承或磁懸浮軸承風扇，MTBF（平均無故障時間）可達7萬小時以上。

誤區：忽視噪音對用戶體驗的影響。

解決：采用PWM調速風扇，在低負載時降低轉速，噪音可降低至30dB以下。

直流散熱風扇的選型不僅是參數的簡單對比，更是對系統散熱需求的深度理解。通過掌握風量、風壓與PQ曲線的內在邏輯，結合具體應用場景，方可實現散熱效能與系統穩定性的雙重提升。未來，隨著智能溫控與低功耗技術的發展，散熱風扇將進一步向高效化、集成化方向演進，為電子設備提供更可靠的散熱保障。
